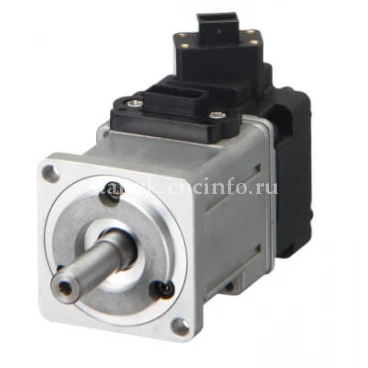

Сервомотор Accurax G5 R88M-K75030, 400 В

Семейство сервомоторов для точного управления движением.

Мощность от 750 Вт до 5 кВт.
Номинальный крутящий момент от 2,39 до 15,9 Н·м.

Артикул товара: R88M-K75030

ООО ИЦ «Станкосервис» - официальный партнер компании OMRON.

Сервомотор Accurax G5 R88M-K75030, 400 В
0 5 5 1
Сервомотор Accurax G5 R88M-K75030, 400 В
(1)

Семейство сервомоторов для точного управления движением.

Мощность от 750 Вт до 5 кВт.
Номинальный крутящий момент от 2,39 до 15,9 Н·м.

Артикул товара: R88M-K75030

ООО ИЦ «Станкосервис» - официальный партнер компании OMRON.

для точного управления движением
Производитель: OMRON
3000 об/мин

Серводвигатели Accurax G5 обеспечивают защиту по стандарту IP67. Благодаря использованию 10-полюсных двигателей и 20-битного энкодера обеспечивается снижение пульсации крутящего момента на 40 %. Благодаря конструкции статора PACK & CLAMP серводвигатели Accurax G5 стали легче и компактнее. Кроме того, сокращены потери в сердечнике двигателя и уменьшен размер энкодера.

Особенности:

  • модели со стандартным и повышенным моментом инерции ротора;
  • пиковый момент — 300% номинального в течение 3 секунд и более в зависимости от модели;
  • высокая точность благодаря 20-разрядному энкодеру, есть исполнение с абсолютным энкодером;
  • низкая погрешность скорости и момента благодаря низкой пульсации крутящего момента;
  • степень защиты IP67 во всех моделях;
  • класс изоляции F (В для некоторых моделей);
  • сверхмалый вес и компактный размер двигателя;
  • различные исполнения, отличающиеся конструкцией вала, наличием тормоза и уплотнения;
  • полностью закрытый корпус, естественное охлаждение.

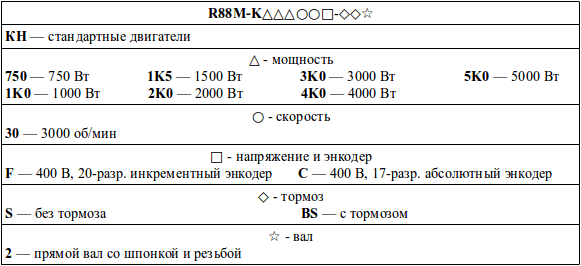

Структура условного обозначения сервомоторов

Структура условного обозначения сервомоторов

*Необходимые параметры укажите в комментарии к заказу.

Параметры K75030 K1K030 K1K530 K2K030 K3K030 K4K030 K5K030
Номинальная мощность на валу, Вт 750 1000 1500 2000 3000 4000 5000
Номинальный крутящий момент, Н·м 2,39 3,18 4,77 6,37 9,55 12,7 15,9
Кратковременный пиковый момент, Н·м 7,16 9,55 14,3 19,1 28,6 38,2 47,7
Номинальный ток, А 2,4 3,3 4,2 5,7 9,2 9,9 12
Кратковременный максимальный ток, А 10 14 18 24 39 42 51
Максимальная скорость, об/мин 5000 4500
Постоянная момента, Н·м/А 0,78 0,75 0,89 0,87 0,81 0,98
Момент инерции ротора, кг·м2*10-4 без торм. 1,61 2,03 2,84 3,68 6,5 12,9 17,4
с торм. 1,93 2,35 3,17 4,01 7,85 14,2 18,6
Номинальная скорость преобразования мощности, кВт/с без торм. 35,5 49,8 80,1 110 140 126 146
с торм. 29,6 43 71,8 101 116 114 136
Допустимая радиальная нагрузка, N 490 784
Допустимая осевая нагрузка, N 196 343
Масса, кг без торм. 3,1 3,5 4,4 5,3 8,3 11 14
с торм. 4,1 4,5 5,4 6,3 9,4 12,6 16
Характеристики тормоза
Номинальное напряжение, В 24±10%
Момент инерции тормоза, кг·м2*10-4 0,33 1,35
Потребляемая мощность, Вт 17 19 22
Потребляемый ток, А 0,7±10% 0,81±10% 0,90±10%
Время установления удерживающего момента, мс 50 110
Время размыкания, мс 15 50

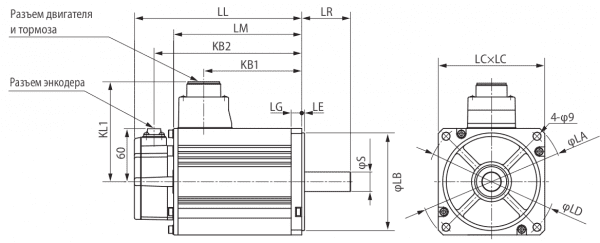

Конструктивные размеры

Размеры, мм K75030 K1K030 K1K530 K2K030 K3K030 K4K030 K5K030
LC 100 120 130
LL без тормоза 131,5 141 159,5 178,5 190 208 243
с тормозом 158,5 168 186,5 205,5 215 233 268
LM без тормоза 87,5 97 115,5 134,5 146 164 199
с тормозом 114,5 124 142,5 161,5 171 189 224

Схема моторов

Схема моторов
