Патроны Kitagawa: обзор и подбор для токарных станков с ЧПУ
Токарный патрон — узел, от которого напрямую зависит точность обработки, безопасность оператора и ресурс шпинделя. Ошибка при подборе патрона оборачивается либо потерей жёсткости зажима на высоких оборотах, либо избыточной ценой за характеристики, которые в конкретной задаче не нужны. Kitagawa — один из японских производителей, чья продукция часто встречается на станках с ЧПУ российского парка, и вопрос подбора аналогичного или оригинального патрона возникает регулярно при ремонте и модернизации. В этом материале — принцип работы патрона, основные серии Kitagawa, сравнение с конкурирующими брендами и практические критерии выбора.
- Принцип работы и назначение токарного патрона
- Виды патронов Kitagawa
- Чем патроны Kitagawa отличаются от аналогов
- Как выбрать патрон под задачу
- Кулачки и сопутствующая оснастка
- Монтаж и обслуживание
- Типичные ошибки при выборе и эксплуатации
- Заключение
Принцип работы и назначение токарного патрона
Токарный патрон закрепляет заготовку на шпинделе и передаёт ей крутящий момент от привода станка. Внутри корпуса патрона размещён механизм, который преобразует осевое перемещение поршня привода в радиальное движение кулачков — они одновременно сходятся к центру или расходятся, фиксируя деталь. Усилие создаётся гидравлическим или пневматическим цилиндром на заднем конце шпинделя, реже — механическим приводом с ручным затягиванием ключом.
От патрона требуется одновременно несколько вещей: держать деталь без смещения при высоких оборотах и переменной нагрузке резания, обеспечивать повторяемость позиционирования при смене заготовок, и не терять усилие зажима с ростом центробежных сил на высоких скоростях вращения. Именно баланс этих требований определяет конструкцию конкретной серии патрона — трёхкулачковый он или двухкулачковый, с компенсацией центробежной силы или без неё, для токарных операций общего назначения или для тонкостенных и нежёстких деталей.
Патрон устанавливается на переходной фланец шпинделя станка, и совместимость с этим фланцем — первое, что проверяют при подборе. Если требуется зажим деталей нестандартной формы, используют дополнительную оснастку для станков с ЧПУ, в том числе специальные кулачки и переходники.
Виды патронов Kitagawa
Модельный ряд Kitagawa делится на несколько функциональных групп, каждая из которых закрывает свой диапазон задач.
- Трёхкулачковые патроны общего назначения — базовый вариант для точения валов, фланцев и деталей с круглым или симметричным сечением. Применяются на большинстве токарных центров.
- Патроны с компенсацией центробежной силы (серии с усиленными рычагами кулачков) — удерживают усилие зажима на высоких оборотах, где обычный патрон теряет до трети статического усилия за счёт центробежных сил, действующих на массу кулачков.
- Двухкулачковые патроны — для несимметричных заготовок и деталей с уже готовыми плоскостями базирования, где трёхточечный зажим не подходит.
- Патроны для тонкостенных деталей — с увеличенным числом точек контакта или мягкими кулачками для равномерного распределения нагрузки без деформации стенки.
- Мощные патроны для тяжёлого точения — с усиленным корпусом и повышенным допустимым моментом для черновой обработки крупных заготовок.
Внутри каждой группы модели отличаются диаметром корпуса, ходом кулачков и максимально допустимой частотой вращения — эти параметры указаны в паспорте на конкретный патрон, и подбирать их нужно строго под характеристики станка, а не «на глаз».
Патрон для установки на токарные станки с ЧПУ, применяется при замене изношенной оснастки или подборе аналога под конкретный шпиндель.
Чем патроны Kitagawa отличаются от аналогов
На рынке параллельно присутствуют несколько сопоставимых по классу производителей — Auto Claws, Samchully, SMW-Autoblok, Röhm. Формально все они решают одну задачу, но отличаются конструктивными деталями, посадочными интерфейсами и диапазоном моделей.
| Производитель | Сильная сторона | Типичное применение |
|---|---|---|
| Kitagawa | Широкий диапазон серий с компенсацией центробежной силы, стабильная повторяемость | Токарные центры общего и высокоскоростного точения |
| Auto Claws | Доступная цена при сопоставимых базовых характеристиках | Замена оригинала на станках среднего класса |
| Samchully | Гибкая линейка под разные посадочные фланцы | Модернизация и подбор под нестандартный шпиндель |
| SMW-Autoblok | Развитая линейка цанговых и специальных патронов | Точное точение, тонкостенные и мелкие детали |
При подборе аналога вместо оригинального патрона Kitagawa важно сверять не только диаметр корпуса, но и тип посадочного фланца (A2, A6, D1 и другие), максимальный ход кулачков и допустимую частоту вращения — у разных производителей эти параметры на моделях сопоставимого диаметра могут отличаться. Подробное сравнение производителей токарных патронов есть в отдельном материале — обзоре Kitagawa, Auto Claws и SMW-Autoblok.
Альтернатива патронам Kitagawa для станков среднего класса — рассматривается при подборе замены на бюджет ограниченного ремонта.
Как выбрать патрон под задачу
Подбор патрона начинается не с бренда, а с параметров станка и характера операции. Проверяйте следующие пункты в паспорте станка и в документации на патрон:
- Диаметр корпуса патрона — должен соответствовать посадочному месту шпинделя и переходному фланцу.
- Тип и размер посадочного фланца (A2-6, A2-8, D1-6 и другие) — несовпадение делает установку невозможной без переходника.
- Максимальная частота вращения — сверяйте с рабочими оборотами шпинделя на нужной операции, особенно при чистовом точении на высоких скоростях.
- Ход кулачков и диапазон зажимаемых диаметров — определяет, какие заготовки патрон способен держать без смены кулачков.
- Число кулачков — три для симметричных деталей, два — для деталей с готовыми базовыми плоскостями.
- Тип привода — гидравлический, пневматический или ручной, в зависимости от конструкции станка.
- Наличие компенсации центробежной силы — критично для операций на высоких оборотах, где потеря усилия зажима напрямую влияет на безопасность.
Для нестандартных и малых деталей вместо стандартного кулачкового патрона иногда рациональнее использовать цанговый зажим или специализированные зажимные приспособления OML — они дают более равномерное распределение усилия по поверхности заготовки.
Кулачки и сопутствующая оснастка
Сам патрон — это только базовый корпус с механизмом привода; непосредственный контакт с заготовкой обеспечивают сменные кулачки. Они делятся на твёрдые (закалённые, для черновой обработки заготовок без предварительной подготовки поверхности) и мягкие (растачиваемые под конкретный профиль заготовки для точного и повторяемого базирования). Мягкие кулачки растачивают непосредственно на станке под конкретную партию деталей, что обеспечивает точность позиционирования на уровне десятых долей миллиметра.
Для быстрой смены оснастки на обрабатывающих центрах и токарных станках применяют модульные системы параллелек и быстросменных губок — они сокращают время переналадки и упрощают повторную настройку базирования при смене партии заготовок.
Быстросменная оснастка для сокращения времени переналадки патрона при смене партии заготовок и повторной настройке базирования.
Для деталей, где требуется прецизионное центрирование по внутреннему или наружному диаметру, применяют цанговые патроны — они дают более равномерное распределение усилия по окружности заготовки, чем трёхточечный кулачковый зажим, и меньше искажают тонкостенные детали.

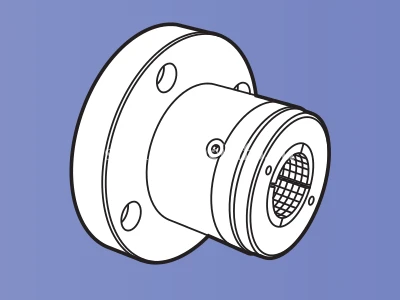

Вариант для прецизионного зажима тонкостенных и мелких деталей, когда кулачковый патрон даёт избыточную деформацию заготовки.
Монтаж и обслуживание
Установка патрона выполняется на переходной фланец шпинделя по посадочным элементам с последующей затяжкой крепёжных болтов моментом, указанным в руководстве станка — уточняйте значение по паспорту конкретной модели, поскольку недотяжка ведёт к биению, а перетяжка — к деформации посадочных поверхностей. После установки обязательна проверка биения по индикатору на контрольной оправке.
Плановое обслуживание патрона включает:
- периодическую смазку механизма привода кулачков согласно регламенту станка;
- очистку пазов кулачков от стружки и СОЖ после смены заготовок;
- контроль усилия зажима на пневматическом или гидравлическом приводе — падение давления в контуре снижает удерживающее усилие;
- проверку износа зубьев кулачков и корпуса патрона на биение с определённой в регламенте станка периодичностью.
Игнорирование планового обслуживания — частая причина преждевременного выхода патрона из строя и связанных с этим простоев станка.
Типичные ошибки при выборе и эксплуатации
На практике повторяются несколько типовых ошибок:
- Подбор патрона только по диаметру корпуса без проверки типа посадочного фланца и допустимой частоты вращения — итог: патрон физически не встаёт или превышает допустимые обороты станка.
- Экономия на компенсации центробежной силы при работе на высоких оборотах — ведёт к потере усилия зажима именно в тот момент, когда риск вылета заготовки максимален.
- Использование твёрдых кулачков для тонкостенных деталей — вместо растачиваемых мягких кулачков, что приводит к деформации заготовки при зажиме.
- Отсутствие регулярной проверки биения — изношенный патрон постепенно теряет точность позиционирования, и брак обнаруживается только на финальном контроле детали.
- Смешивание оснастки разных производителей без проверки совместимости посадочных размеров кулачков и пазов — ведёт к неполному контакту и потере жёсткости зажима.
Каждая из этих ошибок устраняется на этапе выбора патрона и оснастки, если сверять параметры с паспортом станка, а не полагаться на приблизительное соответствие. При модернизации токарного оборудования стоит также обратить внимание на общий состав станочной оснастки, влияющей на точность и повторяемость обработки.
FAQ: частые вопросы
Чем патрон Kitagawa отличается от аналога Auto Claws или Samchully?
Основные отличия — в диапазоне серий с компенсацией центробежной силы, посадочных интерфейсах и совместимой оснастке. Функционально патроны сопоставимого класса решают одну задачу, но конкретные параметры (ход кулачков, допустимые обороты) отличаются у каждого производителя.
Можно ли поставить кулачки от другого производителя на патрон Kitagawa?
Только если совпадают посадочные размеры пазов кулачков и профиль зацепления. В остальных случаях нужны кулачки той же серии, что и патрон, либо проверка совместимости по паспорту.
Как часто нужно проверять биение патрона?
Периодичность определяется регламентом станка, но на практике контроль биения по индикатору стоит проводить не реже одного раза в квартал при интенсивной эксплуатации — уточняйте по руководству станка.
Нужна ли компенсация центробежной силы для станка с невысокими оборотами?
Если рабочие обороты шпинделя далеки от максимальных для данного диаметра патрона, эффект центробежной силы минимален и такой патрон можно не заказывать — это удешевляет комплектацию без потери надёжности.
Что делать, если патрон не подходит по посадочному фланцу?
Использовать переходной фланец под нужный типоразмер или подбирать патрон с посадкой, совпадающей со шпинделем станка — устанавливать патрон через самодельные адаптеры не рекомендуется из соображений безопасности.
Заключение
Патроны Kitagawa — проверенное решение для токарной обработки на станках с ЧПУ, охватывающее диапазон от общего точения до операций с высокими оборотами и тонкостенными деталями. При подборе замены или аналога ключевую роль играет не бренд сам по себе, а совпадение посадочного фланца, диапазона оборотов, хода кулачков и типа привода с параметрами конкретного станка.
Если нужна помощь в подборе патрона Kitagawa или совместимого аналога под конкретный станок, специалисты ООО «Эффективное производство» проконсультируют по параметрам совместимости и подберут оснастку под задачу.
