Что такое УЦИ (устройство цифровой индикации): для чего нужно и как работает
Токарный или фрезерный станок с ручным управлением не умеет сам показывать координату инструмента — оператор ориентируется по лимбам и нониусам, накапливая погрешность на каждом проходе. Устройство цифровой индикации (УЦИ) решает эту задачу без замены станка целиком: на суппорт или стол ставятся датчики положения, а на пульт — счётный блок с дисплеем. В статье разберём, как устроено УЦИ, чем оно отличается от системы ЧПУ, какие бывают датчики и на что смотреть при выборе комплекта под конкретный станок.
- Что такое УЦИ и зачем оно нужно
- Принцип работы: датчики, счётный блок, дисплей
- УЦИ и ЧПУ — в чём разница
- Виды УЦИ по числу осей и функциям
- Датчики для УЦИ: линейки и энкодеры
- Как выбрать УЦИ под станок
- Установка и типичные ошибки эксплуатации
Что такое УЦИ и зачем оно нужно
Устройство цифровой индикации — это электронный блок, который принимает сигналы от датчиков положения, установленных на подвижных узлах станка, и выводит текущие координаты на цифровой дисплей. По сути, УЦИ заменяет механический нониус или лимб точным цифровым отсчётом, но не управляет приводами станка — перемещение выполняет оператор вручную, глядя на показания.
Задача УЦИ — убрать субъективную ошибку считывания шкалы и упростить работу с координатами: обнуление в любой точке, переключение между абсолютной и относительной системой отсчёта, расчёт координат отверстий по окружности (bolt circle), компенсация люфта. Для универсальных токарных, фрезерных, координатно-расточных и заточных станков это один из самых доступных способов повысить точность и скорость работы без модернизации до полноценного ЧПУ.
Принцип работы: датчики, счётный блок, дисплей
Система УЦИ состоит из трёх функциональных частей:
- Датчик положения — чаще всего оптическая линейка (линейный энкодер), которая крепится вдоль направляющей и считывает перемещение подвижного узла относительно неподвижного. Разрешение датчика — ключевой параметр, определяющий, с какой дискретностью УЦИ покажет координату.
- Счётный блок (контроллер) — принимает импульсы от датчика, преобразует их в единицы длины (мм или дюймы) и хранит текущее положение по каждой оси.
- Дисплей и панель управления — выводят координаты в цифровом виде, позволяют обнулять оси, переключать системы отсчёта, задавать пресеты и запускать встроенные функции расчёта.
Число осей, которое поддерживает конкретная модель, определяет, сколько датчиков можно подключить одновременно — обычно от двух до трёх для типового токарного или фрезерного станка. Подробнее о принципах измерения перемещения датчиками разного типа — в статье про датчики линейных перемещений.

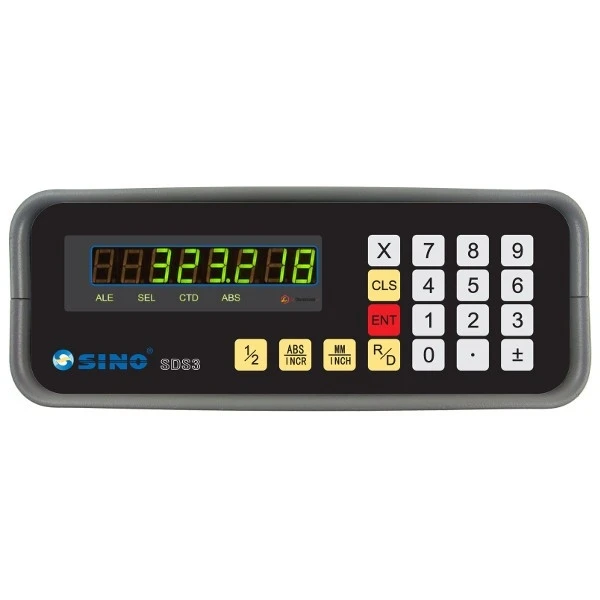

Линейка счётных блоков и дисплеев для дооснащения токарных и фрезерных станков с ручным управлением цифровым отсчётом координат.
УЦИ и ЧПУ — в чём разница
УЦИ и система числового программного управления решают разные задачи, хотя обе используют датчики положения. ЧПУ читает управляющую программу, самостоятельно рассчитывает траекторию и командует приводами через servousilitel и servodvigateli, полностью исключая ручное перемещение суппорта. УЦИ ничем не управляет — оно только отображает координаты, а перемещение узла всё равно выполняет оператор маховиком.
| Критерий | УЦИ | ЧПУ |
|---|---|---|
| Управление приводами | Нет, перемещение вручную | Да, по управляющей программе |
| Стоимость внедрения | Низкая — датчики и счётный блок | Высокая — полная модернизация станка |
| Требования к квалификации оператора | Базовые навыки работы на станке | Знание G-кодов и программирования |
| Автоматизация серийного производства | Ограниченная | Полная |
| Типовое применение | Универсальные станки, единичное и мелкосерийное производство | Серийное производство, сложные контуры |
Поэтому УЦИ часто ставят как промежуточный или бюджетный вариант дооснащения универсального оборудования: точность контроля координат растёт, а стоимость и сложность внедрения остаются в разумных пределах по сравнению с полной модернизацией станков с ЧПУ.
Виды УЦИ по числу осей и функциям
Комплекты УЦИ различаются прежде всего числом поддерживаемых осей и набором функций счётного блока.
- Двухосевые — наиболее распространены на токарных станках, где нужен контроль по продольной и поперечной подаче суппорта.
- Трёхосевые — применяются на фрезерных и координатно-расточных станках, где отдельно контролируются X, Y и Z.
- По функционалу счётные блоки отличаются наличием радиус/диаметр переключения для токарных станков, расчёта отверстий по окружности, компенсации люфта винта, хранения нескольких пресетов координат.
Ниже — примеры счётных блоков из каталога, различающихся именно этим набором функций и числом осей.

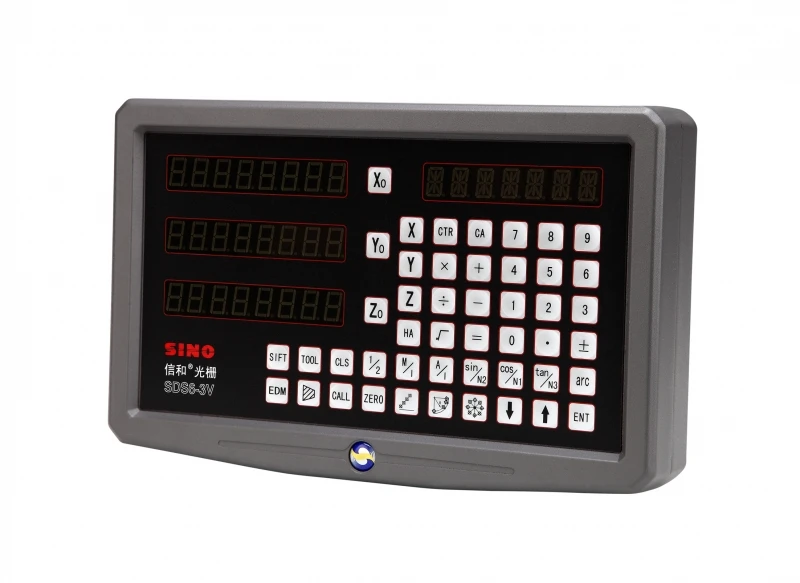

Базовый счётный блок для дооснащения токарных и фрезерных станков цифровым отсчётом координат по нескольким осям.

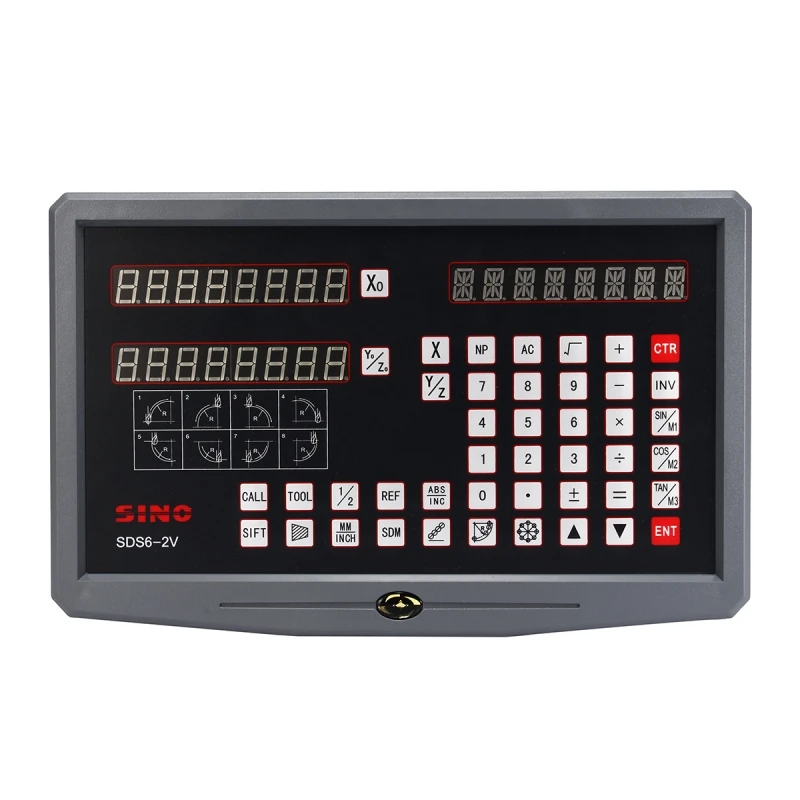

Счётный блок с расширенным набором функций для станков, где требуется удобное переключение между режимами отсчёта.
Датчики для УЦИ: линейки и энкодеры
Точность УЦИ ограничена не столько счётным блоком, сколько установленным датчиком. Для линейных перемещений (суппорт, стол, каретка) применяют оптические линейки — закрытые измерительные линейки с оптической считывающей головкой, которая движется вдоль стеклянной или стальной шкалы с нанесённой штриховой решёткой. Принцип работы такой измерительной системы подробно описан в статье про линейный энкодер.
Для контроля углового положения — например, поворотного стола или шпинделя — используют угловые энкодеры, о разновидностях которых можно почитать в материале про энкодеры и их разновидности. При выборе между инкрементальным и абсолютным датчиком стоит ориентироваться на статью о выборе инкрементального или линейного энкодера — она объясняет разницу подходов к хранению координаты при обесточивании.
Готовые линейные датчики для дооснащения станков есть в разделах каталога измерительные линейки LIR и линейки Heidenhain — выбор зависит от требуемого разрешения, длины хода и посадочных размеров под конкретный станок.
Как выбрать УЦИ под станок
При подборе комплекта учитывайте несколько параметров.
- Число осей. Токарный станок обычно требует двух каналов, фрезерный — трёх. Уточняйте, поддерживает ли счётный блок нужное количество одновременно подключаемых датчиков.
- Разрешение датчика. Чем выше разрешение линейки, тем меньше дискретность отсчёта на дисплее — конкретное значение уточняйте по паспорту выбранной модели датчика.
- Длина измерения. Рабочий ход датчика должен покрывать полный диапазон перемещения узла станка с запасом на монтаж.
- Диаметр/радиус для токарных станков. Функция переключения отсчёта по диаметру заготовки существенно упрощает работу токаря — проверяйте её наличие в счётном блоке.
- Совместимость интерфейса. Тип сигнала датчика (TTL, инкрементальный синус-косинус и т.п.) должен соответствовать входам счётного блока.
- Условия эксплуатации. Наличие СОЖ (смазочно-охлаждающей жидкости), стружки и вибрации на станке требует закрытых линеек с защитой от загрязнения, а не открытых считывающих систем.
Если станок уже оснащён УЦИ и требуется заменить дисплей или панель оператора целиком, обратите внимание на готовые дисплейные блоки — например, для станков с ЧПУ Fanuc и Heidenhain в каталоге представлены совместимые модели, о выборе панелей операторов подробнее рассказано в статье про производителей операторских панелей.
Счётный блок с поддержкой дополнительных функций отсчёта, подходит для фрезерных станков с контролем трёх осей.
Установка и типичные ошибки эксплуатации
Монтаж УЦИ выполняется в несколько этапов: крепление линейки на неподвижной части станка (станина, стойка), крепление считывающей головки на подвижном узле, прокладка кабеля до счётного блока с защитой от стружки и СОЖ, подключение и настройка параметров осей (разрешение, направление отсчёта, единицы измерения).
Наиболее частые ошибки при установке и эксплуатации:
- Несоосность линейки и направления движения узла — вызывает нелинейную погрешность отсчёта, особенно заметную на длинном ходе.
- Отсутствие защиты кабеля и головки от стружки и СОЖ — приводит к обрывам сигнала и выходу датчика из строя раньше срока.
- Неправильно заданное разрешение датчика в настройках счётного блока — координаты на дисплее не совпадают с фактическим перемещением, хотя механически всё исправно.
- Игнорирование теплового зазора при монтаже линейки — жёсткое крепление без компенсации теплового расширения может деформировать шкалу.
- Отсутствие периодической проверки нуля и повторяемости показаний — со временем механический люфт и загрязнение считывающей головки накапливают ошибку, которую не видно без контрольного замера.
Периодическую проверку точности станка после установки УЦИ и в рамках плановой эксплуатации целесообразно проводить с привлечением специалистов — это отдельная услуга проверки и повышения точности станков, которая позволяет выявить накопленную погрешность независимо от показаний дисплея.
FAQ: частые вопросы
Чем УЦИ отличается от ЧПУ на станке?
УЦИ только показывает текущие координаты на дисплее, а перемещение суппорта или стола выполняет оператор вручную. ЧПУ само рассчитывает траекторию и управляет приводами по программе.
Можно ли поставить УЦИ на старый универсальный станок без модернизации привода?
Да, это одна из основных областей применения УЦИ. Датчики монтируются на существующие направляющие, а привод и механическая часть станка не затрагиваются.
Какой датчик нужен для УЦИ на токарном станке?
Обычно применяют оптические линейные линейки по продольной и поперечной осям суппорта, тип и разрешение подбираются под требуемую точность и уточняются по паспорту станка.
Почему координаты на дисплее УЦИ не совпадают с реальным перемещением?
Чаще всего причина в неправильно заданном разрешении датчика в настройках счётного блока или в люфте механической передачи, который не компенсируется без дополнительной настройки.
Нужно ли защищать датчики УЦИ от СОЖ и стружки?
Да, считывающая головка и кабель должны быть закрыты защитными кожухами, иначе загрязнение и попадание жидкости приводят к сбоям сигнала и преждевременному выходу датчика из строя.
Заключение
УЦИ — это доступный способ дать оператору точную цифровую координату на станке с ручным управлением без замены его на систему с ЧПУ. Ключевые решения при внедрении — число осей и функции счётного блока, тип и разрешение датчика, а также защита кабельных линий и считывающих головок от стружки и СОЖ.
Если нужно подобрать УЦИ под конкретный станок, определить тип совместимого датчика или заменить вышедший из строя счётный блок, специалисты ООО «Эффективное производство» помогут рассчитать конфигурацию и подобрать совместимые комплектующие.
